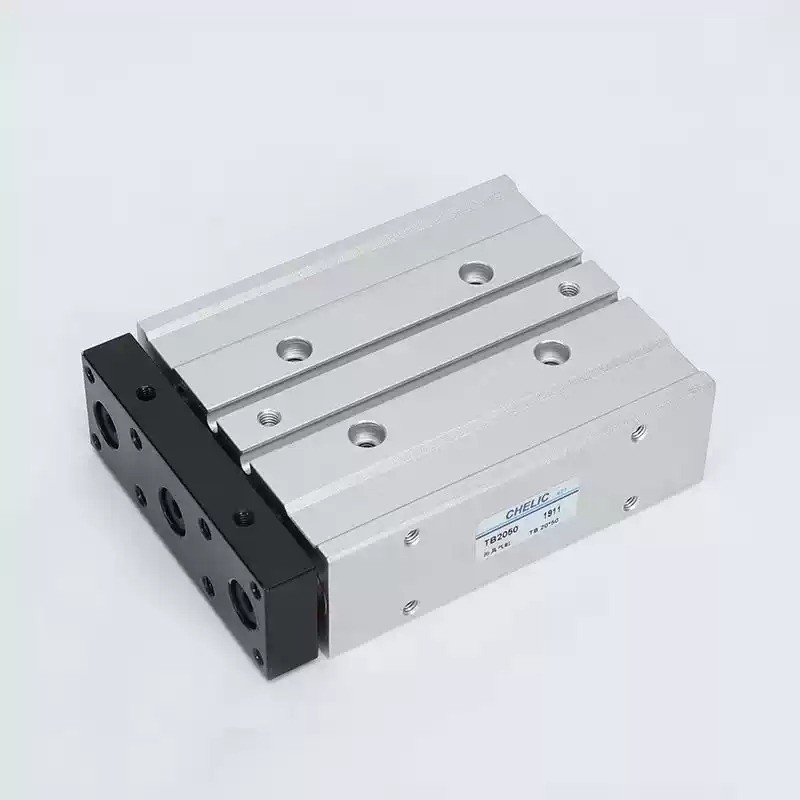

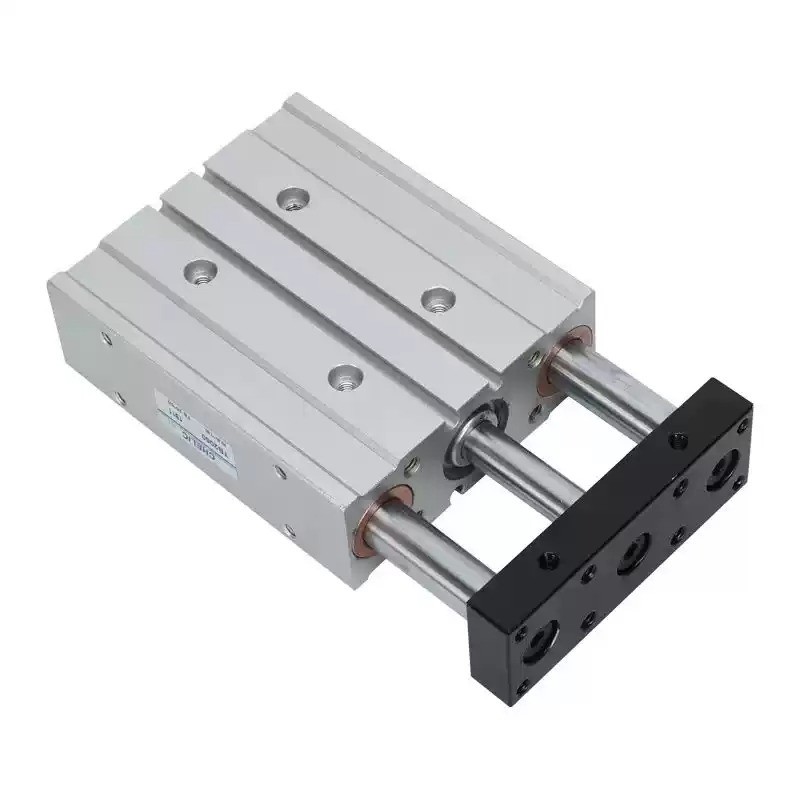

Xi lanh Chelic TB TU TB2 6 10 12 16 20 25*10 20 30 40 A-SD2
1. Tổng quan
• Loại: Xi lanh dẫn hướng đôi (Twin-Guide Compact Cylinder).
• Hoạt động: Double-acting (tác động kép).
• Ứng dụng: Dùng cho tải ngang lớn, cần độ ổn định cao, hành trình ngắn đến trung bình.
________________________________________
2. Thông số kỹ thuật chung
Thuộc tính Giá trị
Đường kính piston (Bore) Ø6, Ø10, Ø12, Ø16, Ø20, Ø25, Ø32, Ø40, Ø50, Ø63, Ø80, Ø100 mm
Áp suất làm việc 1.5 – 7 bar (0.15 – 0.7 MPa)
Áp suất tối đa 9.5 bar (0.95 MPa)
Nhiệt độ môi trường 0 – 60 °C
Tốc độ làm việc Ø6–40 mm: 50–500 mm/s; Ø50–100 mm: 50–350 mm/s
Cần bôi trơn Không yêu cầu (tùy chọn có thể bôi trơn)
Cảm biến hành trình Có loại tích hợp nam châm cho sensor gắn ngoài
Kích thước cổng khí Ø6–10 mm: M3; Ø12–25 mm: M5; Ø32–40 mm: PT 1/8; Ø50–63 mm: PT 1/4; Ø80–100 mm: PT 3/8
________________________________________
3. Hành trình tiêu chuẩn
• Có sẵn nhiều mức hành trình: 25, 50, 75, 100 mm (tùy đường kính piston).
• Có thể đặt hành trình đặc biệt theo yêu cầu.
________________________________________
4. Đặc điểm nổi bật
• Thiết kế dẫn hướng đôi bằng trục và bạc trượt, chịu tải ngang tốt.
• Độ chính xác cao, giảm rung lắc ở hành trình dài.
• Kết cấu nhỏ gọn, phù hợp lắp trong không gian hẹp.
• Không cần bôi trơn định kỳ.
• Dễ dàng tích hợp cảm biến hành trình.
