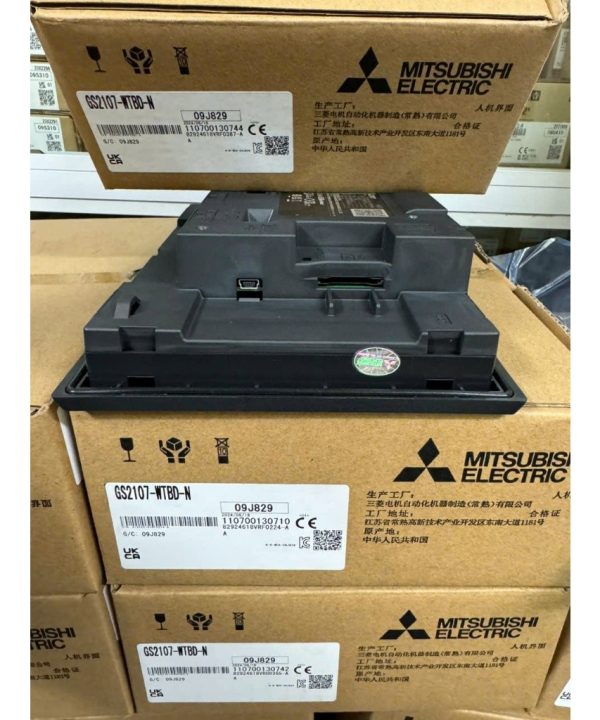

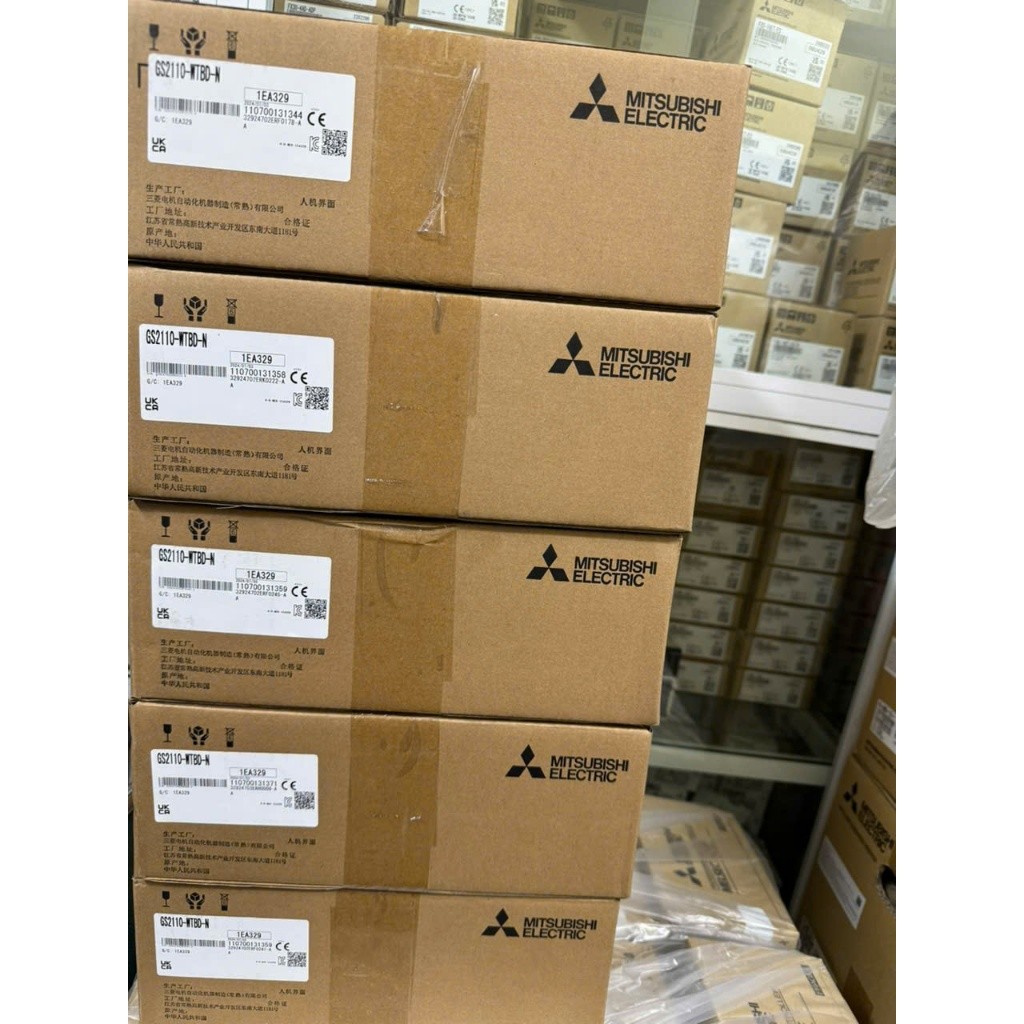

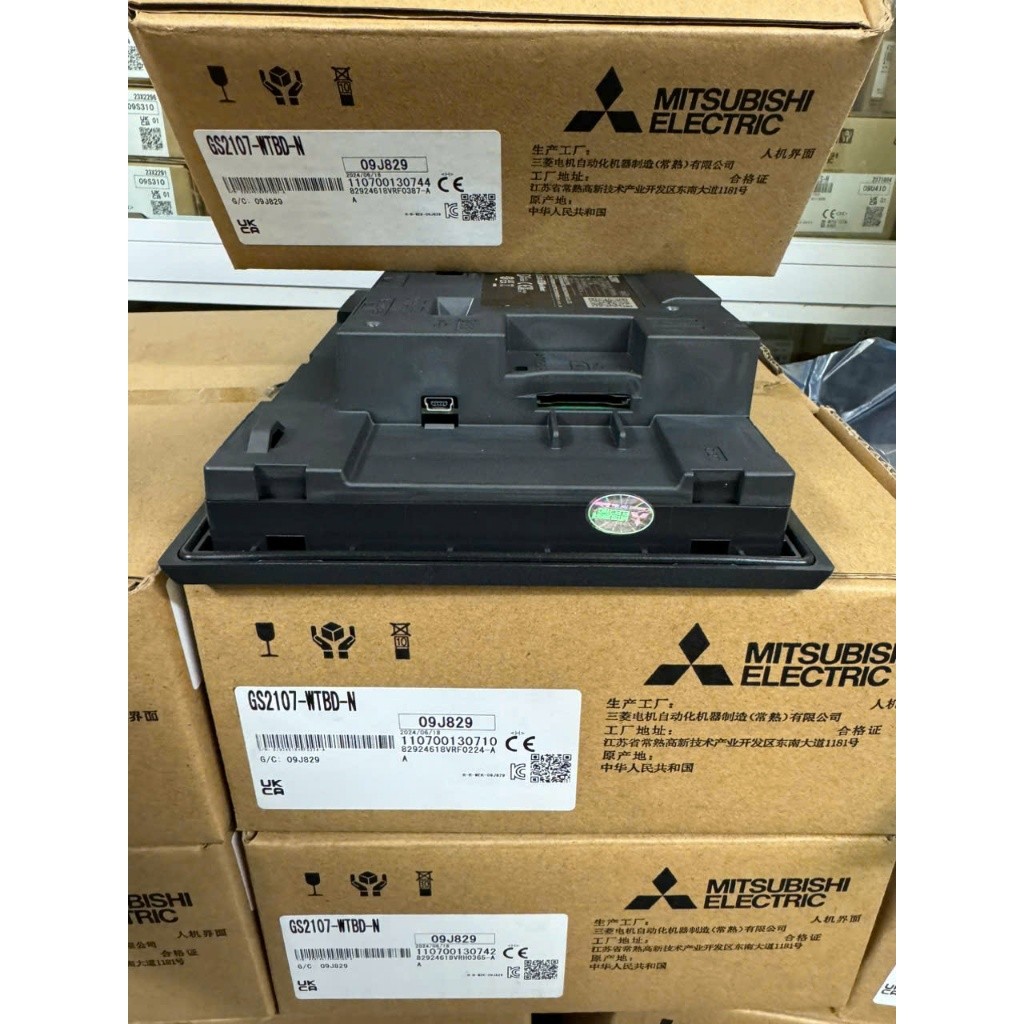

Màn hình HMI Mitsubishi GS2107-WTBD-N GS2110 GT2310-VTBA/D GT2104/2103
Thông số kỹ thuật – Mitsubishi GOT Simple (GS Series)
1. Màn hình hiển thị
• Loại màn hình: TFT màu.
• Kích thước hiển thị:
o GS2110-WTBD: 10 inch (222 × 132.5 mm).
o GS2107-WTBD: 7 inch (154 × 85.9 mm).
• Độ phân giải: 800 × 480 (WVGA).
• Số màu hiển thị: 65,536 màu.
2. Cảm ứng
• Loại: Analog resistive (một điểm chạm).
• Tuổi thọ: khoảng 1 triệu lần nhấn.
• Lực nhấn: ≤ 0.98 N.
3. Nguồn điện
• Điện áp cấp: 24 VDC (±10 %, –15 %).
• Công suất tiêu thụ tối đa:
o GS2110: ≤ 7.6 W (317 mA/24 V).
o GS2107: ≤ 6.5 W (271 mA/24 V).
• Công suất khi tắt đèn nền: ≤ 3.8 W.
• Dòng khởi động (inrush): ≤ 17 A trong 6 ms.
• Khả năng chịu mất nguồn ngắn: ≤ 5 ms.
• Chống nhiễu điện: IEC 61000-4-4, 2 kV.
4. Giao tiếp
• RS-232C: 1 cổng (D-Sub 9 pin).
• RS-422: 1 cổng (D-Sub 9 pin).
• Ethernet: 100BASE-TX/10BASE-T (RJ-45).
• USB: Mini-B (thiết bị), tốc độ 12 Mbps.
• Khe cắm thẻ nhớ: SD/SDHC.
• Âm báo: Loa tích hợp (buzzer).
5. Kích thước & trọng lượng
• GS2110: 272 × 214 × 56 mm, khoảng 1.3 kg.
• GS2107: 206 × 155 × 50 mm, khoảng 0.9 kg.
6. Môi trường làm việc
• Nhiệt độ hoạt động: 0…50 °C.
• Nhiệt độ lưu trữ: –20…60 °C.
• Độ ẩm: 10…90 % RH, không ngưng tụ.
• Độ cao lắp đặt: ≤ 2000 m.
• Cấp bảo vệ: IP65F (mặt trước).
• Chống rung: 5–8.4 Hz, 3.5 mm; 8.4–150 Hz, 9.8 m/s².
• Chống sốc: 147 m/s² (15 G).
