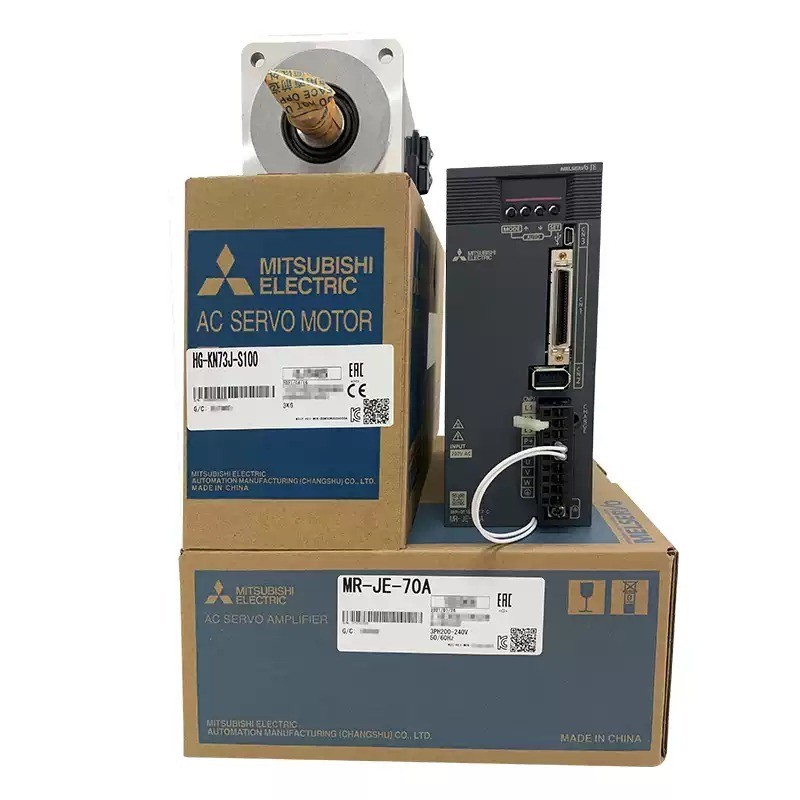

Động cơ servo Mitsubishi HG-KN13/23/43/73/SN102/152/202/352/J/BJ/-S100
• Công suất định mức: 0,4 kW
• Mô-men định mức: 1,3 N·m
• Tốc độ định mức: 3 000 rpm
• Tốc độ tối đa: 6 000 rpm
• Tốc độ cho phép tức thời: 6 900 rpm
• Dòng định mức: 2,6 A
• Dòng tối đa: 7,8 A
• Tỷ số quán tính tải/tata động: dưới 15 lần
• Cấp cách điện: B (130)
• Kết cấu động cơ: Đóng hoàn toàn, làm mát tự nhiên, tiêu chuẩn IP65
• Cấp chống rung: V10
• Môi trường hoạt động:
o Nhiệt độ: 0 – 40 °C (hoạt động, không đóng băng); -15 – 70 °C (lưu trữ, không đóng băng)
o Độ ẩm: 10 – 80 % RH (hoạt động), 10 – 90 % RH (lưu trữ)
o Lắp đặt trong nhà, tránh ánh sáng trực tiếp, khí ăn mòn, bụi, dầu hoặc hơi dầu, và độ cao ≤2 000 m
________________________________________
Thông số phanh điện từ (cho các model có brake: 13B, 23B, 43B, 73B)
• Loại phanh: phanh an toàn tác động bằng lò xo
• Điện áp định mức: 24 VDC
• Công suất tiêu thụ:
o 13B: 6,3 W
o 23B / 43B: 7,9 W
o 73B: 10 W
• Mô-men ma sát tĩnh:
o 13B: 0,32 N·m
o 23B / 43B: 1,3 N·m
o 73B: 2,4 N·m
• Công suất phanh cho phép:
o Per Braking: 5,6 J / 22 J / 22 J / 64 J tương ứng với 13B, 23B, 43B, 73B
o Per Hour: 56 J / 220 J / 220 J / 640 J tương ứng
• Tuổi thọ phanh: khoảng 20 000 lần phanh
________________________________________
Đặc điểm ứng dụng
• Dòng HG-KN thuộc loại quán tính thấp, công suất nhỏ, phù hợp cho hệ thống yêu cầu tốc độ cao, chính xác.
• Trong các ứng dụng nâng hạ hoặc truyền động dọc, lực không cân bằng không nên vượt quá 70% mô-men định mức.
