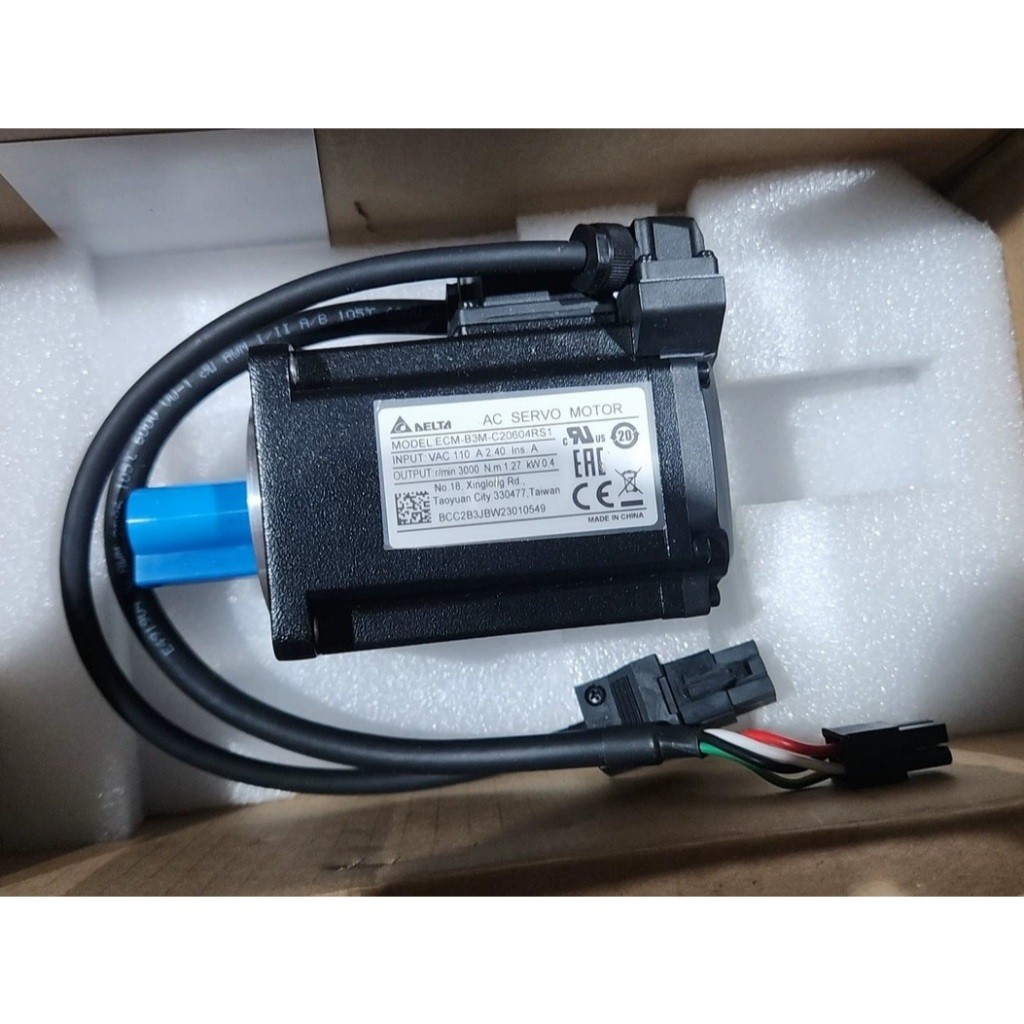

Động cơ servo Delta ECM-B3M-C20807RS1/C20604RS1/C20602RS1/C204
1. Tổng quan dòng ECM-B3M
• Loại động cơ servo quán tính trung bình (Medium Inertia).
• Tương thích với bộ điều khiển ASDA-B3.
• Encoder: quang học 24-bit, độ phân giải 16.777.216 xung/vòng.
• Tốc độ định mức: 3.000 vòng/phút, tốc độ cực đại: 6.000 vòng/phút.
• Thiết kế nhỏ gọn hơn dòng ECMA (giảm chiều dài tới ~30% ở một số model).
• Chuẩn bảo vệ: IP65 (thân động cơ), có thể đạt IP67 với đầu nối chống nước và phớt trục.
• Nhiệt độ làm việc: –20 °C đến 60 °C.
________________________________________
2. Thông số một số model tiêu biểu
ECM-B3M-C20602RS1 (200 W)
• Công suất định mức: 0,2 kW
• Mô-men liên tục: ~0,64 N·m
• Mô-men cực đại: ~1,9 N·m
• Dòng định mức: ~1,5 Arms
• Tốc độ: 3.000 rpm định mức / 6.000 rpm tối đa
• Kích thước khung: 60 × 60 mm, trục Ø14 mm
• Trọng lượng: ~0,9 kg

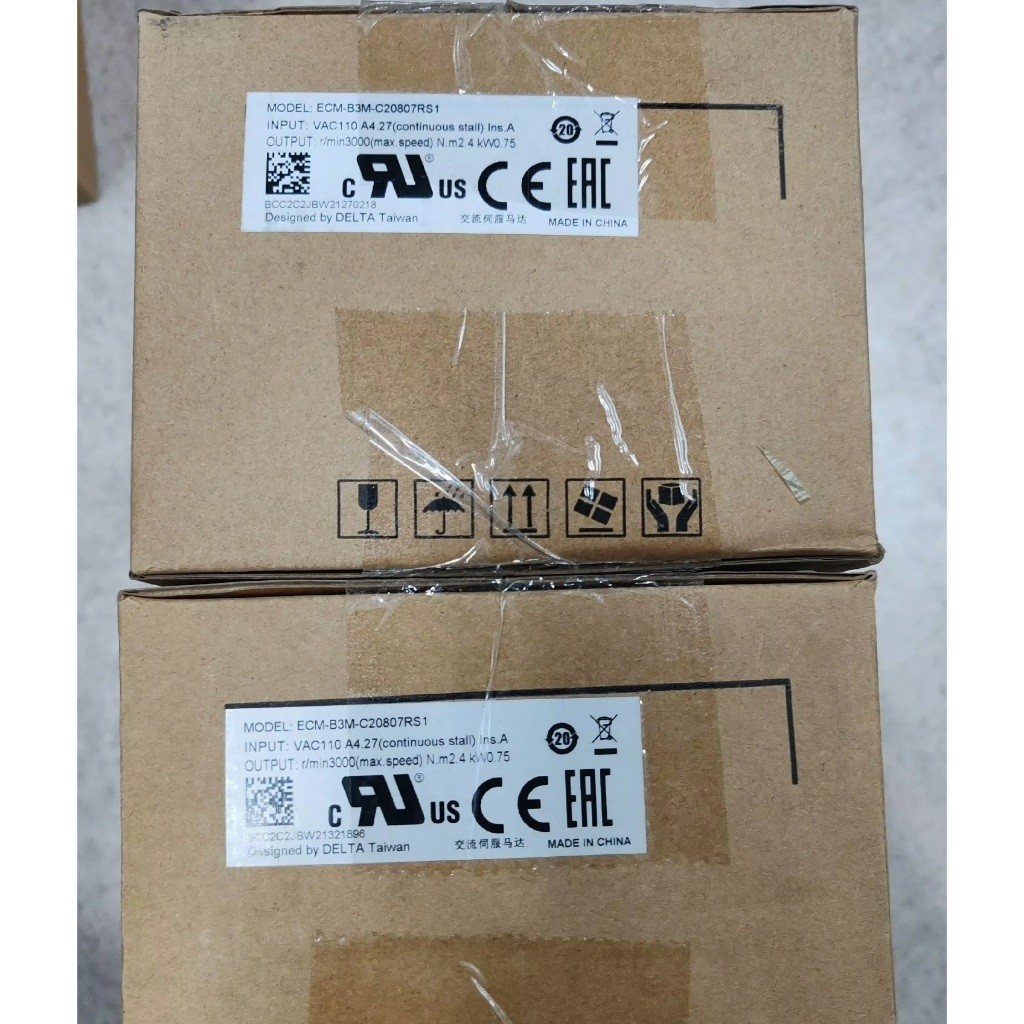

ECM-B3M-C20807RS1 (750 W)
• Công suất định mức: 0,75 kW
• Mô-men liên tục: ~2,4 N·m
• Mô-men cực đại: ~8,4 N·m
• Dòng định mức: ~4,3 Arms; dòng cực đại ~15,8 Arms
• Kích thước khung: 80 × 80 mm, trục Ø19 mm
• Tốc độ: 3.000 rpm định mức / 6.000 rpm tối đa
• Trọng lượng: ~2,5–3,0 kg
ECM-B3M-C21010RS1 (1,0 kW)
• Công suất định mức: 1,0 kW
• Mô-men liên tục: ~3,2 N·m
• Mô-men cực đại: ~9,6 N·m
• Dòng định mức: ~5,9 Arms
• Kích thước khung: 80 × 80 mm, trục Ø19 mm
• Trọng lượng: ~4,9–6,0 kg
ECM-B3M-C21015RS1 (1,5 kW)
• Công suất định mức: 1,5 kW
• Mô-men liên tục: ~4,8 N·m
• Mô-men cực đại: ~14,3 N·m
• Dòng định mức: ~8,2 Arms
• Tốc độ: 3.000/6.000 rpm
• Kích thước khung: 130 × 130 mm
• Trọng lượng: ~6,0–7,5 kg
ECM-B3M-C21202RS1 (2,0 kW)
• Công suất định mức: 2,0 kW
• Mô-men liên tục: ~6,4 N·m
• Mô-men cực đại: ~19,1 N·m
• Dòng định mức: ~10,6 Arms; dòng cực đại ~34,2 Arms
• Kích thước khung: 130 × 130 mm
• Trọng lượng: ~7,0–8,5 kg
