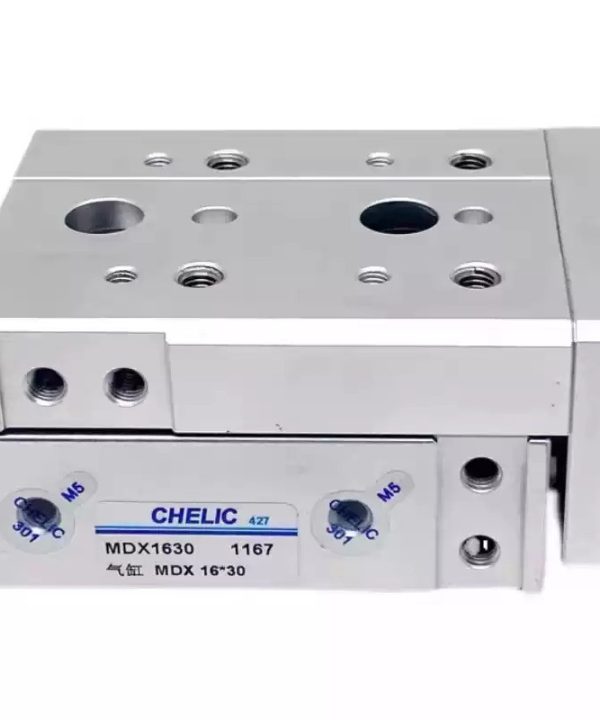

Xi lanh Chelic MDXL MDX6 MDX8 12 16 20 25*10*20*30*40*50-SD2 BM1 BM2 AM1 AM2 SB2 New
Tổng quan – Dòng Chelic MDX
• Cấu tạo: Xi lanh bàn trượt kiểu thanh đôi dẫn hướng (dual-rod), cho độ ổn định cao và độ chính xác trong di chuyển.
• Hoạt động: Double-acting – tác động kép bằng khí nén.
• Có 2 phiên bản: MDX (chuẩn) và MDXL (đối xứng) để lắp đặt song song.
________________________________________
Thông số kỹ thuật chung
Đặc tính Thông số
Đường kính piston (Bore) Ø6 / Ø8 / Ø12 / Ø16 / Ø20 / Ø25 mm
Áp suất làm việc 1 – 8.5 kgf/cm² (100 – 850 kPa)
Áp suất tối đa chịu được 9.5 kgf/cm² (~950 kPa)
Nhiệt độ hoạt động 0 °C đến 60 °C
Tốc độ hoạt động 100 – 500 mm/s
Kích thước cổng khí Ø6: M3×0.5; Ø8/12/16: M5×0.8; Ø20/25: PT 1/8
Thiết bị cảm biến Tích hợp magnet (hỗ trợ gắn cảm biến từ)
________________________________________
Tính năng nổi bật
• Dẫn hướng kép → tải trọng ngang lớn, vận hành ổn định.
• Tùy chọn giảm chấn (shock absorber) → giảm lực va đập, tăng tuổi thọ.
• Hỗ trợ cảm biến hành trình (magnet) → thuận tiện giám sát vị trí.
