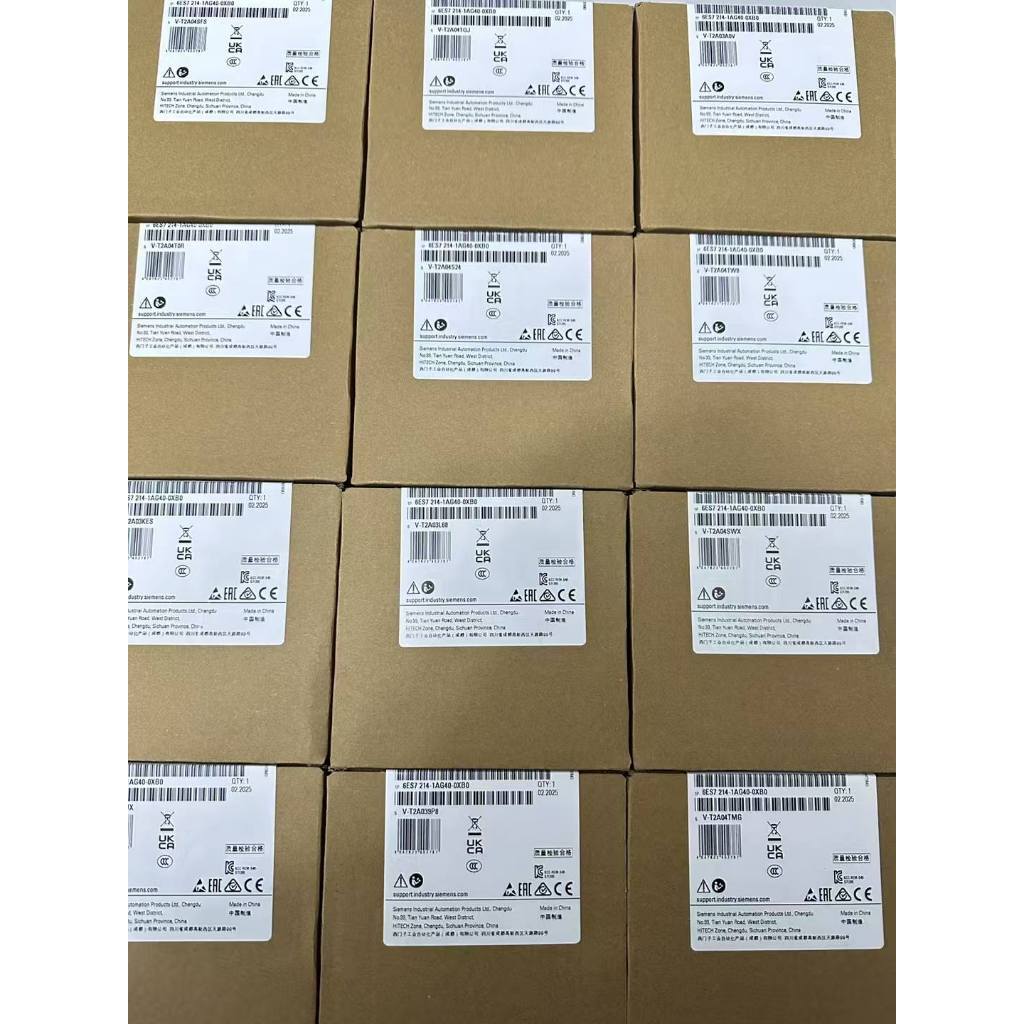

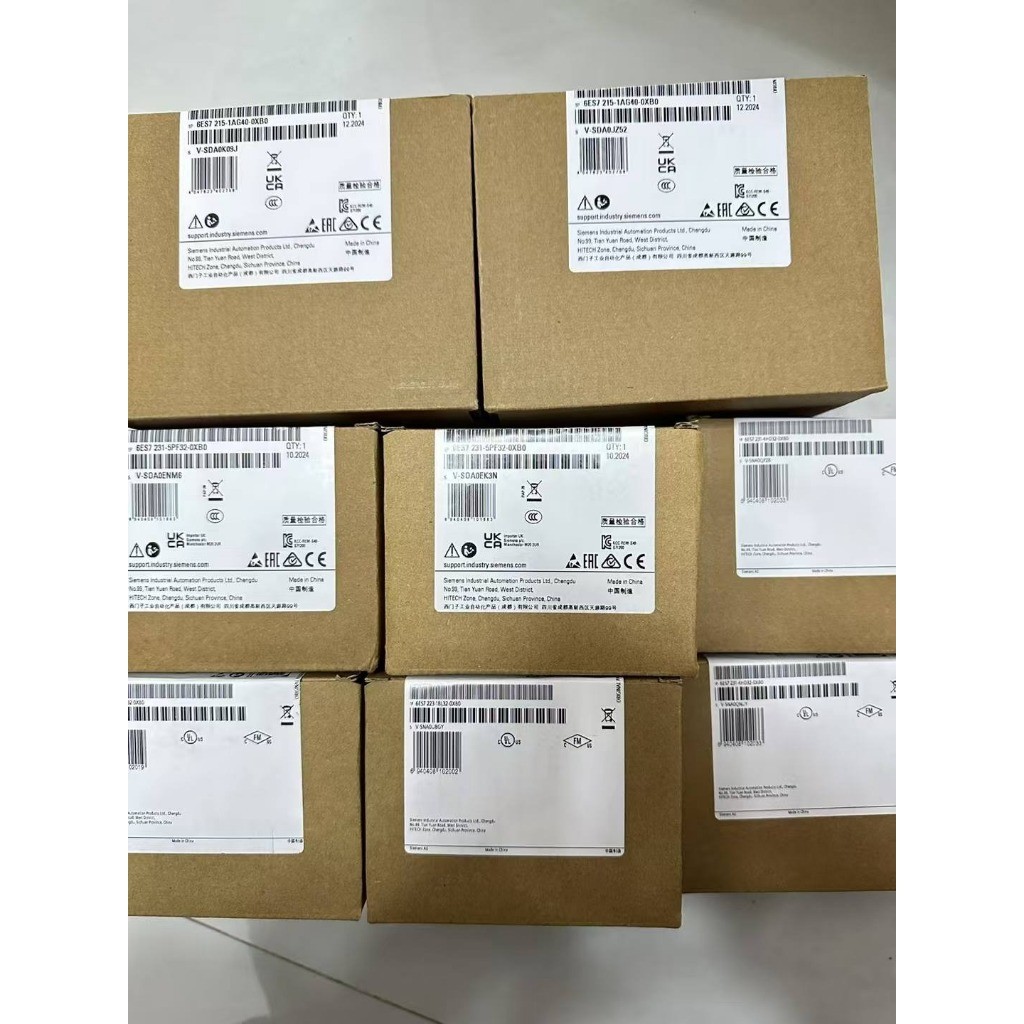

Bộ lập trình Siemens S7-1200 PLC CPU1211C 1212C 1214C 1215C 1217C AC/DC/RLY New
1. Đặc điểm chung
• Loại: PLC Compact, có CPU + I/O tích hợp.
• Nguồn cấp:
o 24 VDC (đa số model)
o Một số CPU hỗ trợ 85–264 VAC.
• Bộ nhớ chương trình: 50 KB – 125 KB (tùy model CPU).
• Bộ nhớ dữ liệu: 10 KB – 50 KB.
• Thời gian xử lý lệnh:
o Bit logic: ~0,08 μs
o Word/integer: ~0,09 μs
o Floating-point: ~0,33 μs
• Giao tiếp tích hợp:
o Ethernet (PROFINET, TCP/IP, Modbus TCP)
o Cổng truyền thông mở rộng RS485/RS232 qua module CM.
• Mở rộng:
o 8 module tín hiệu (SM), 3 module truyền thông (CM), 1 board tín hiệu (SB).
• Ngôn ngữ lập trình: Ladder (LAD), Function Block Diagram (FBD), Structured Text (SCL), Instruction List (IL), và CFC.
• Phần mềm lập trình: TIA Portal.
________________________________________
2. Các model CPU chính
🔹 CPU 1211C
• I/O tích hợp: 6 DI, 4 DO (relay hoặc transistor), 2 AI.
• Bộ nhớ chương trình: 50 KB.
• Mở rộng: 2 SM, 3 CM, 1 SB.
🔹 CPU 1212C
• I/O tích hợp: 8 DI, 6 DO, 2 AI.
• Bộ nhớ chương trình: 75 KB.
• Mở rộng: 3 SM, 3 CM, 1 SB.
🔹 CPU 1214C
• I/O tích hợp: 14 DI, 10 DO, 2 AI.
• Bộ nhớ chương trình: 100 KB.
• Mở rộng: 8 SM, 3 CM, 1 SB.
🔹 CPU 1215C
• I/O tích hợp: 14 DI, 10 DO, 2 AI + 2 AO.
• Bộ nhớ chương trình: 125 KB.
• Mở rộng: 8 SM, 3 CM, 1 SB.
🔹 CPU 1217C
• I/O tích hợp: 24 DI, 16 DO, 2 AI + 2 AO.
• Bộ nhớ chương trình: 125 KB.
• Mở rộng: 8 SM, 3 CM, 1 SB.
________________________________________
3. Thông số I/O
• Digital Input (DI): 24 VDC, cách ly quang, thời gian lọc 0,05–20 ms.
• Digital Output (DO): Relay (5 A) hoặc Transistor (0,5 A).
• Analog Input (AI): 0–10 V, 0–20 mA, độ phân giải 11–12 bit.
• Analog Output (AO): 0–10 V, 0–20 mA, độ phân giải 11–12 bit.
________________________________________
4. Thông số môi trường
• Nhiệt độ hoạt động: –20 °C đến +60 °C.
• Độ ẩm: 5–95% RH (không ngưng tụ).
• Độ cao lắp đặt: ≤ 2000 m.
• Cấp bảo vệ: IP20.
