Bộ điều khiển Servo SGD7S-180A00A

90.600 ₫

SKU: Bộ điều khiển Servo SGD7S-180A00A Danh mục: Servo Sigma 7

Thông tin chi tiết

Mô tả sản phẩm

Thông Số Kỹ Thuật SGD7S-180A00A :

Công suất thiết bị		2 kW
Nguồn cấp thiết bị	Mạch động lực	3 pha 200-230VAC 50/60Hz
Nguồn cấp thiết bị	Mạch điều khiển	1 pha 200-230VAC 50/60Hz
Phương pháp điều khiển		SinPWM dùng IGBT
Độ phân giải Encoder	Động cơ kiểu Rotary	17 bit (encoder tương đối)
		20 bit hoặc 24 bit (encoder tương đối/tuyệt đối)
		22 bit (encoder tuyệt đối)
Dải điều khiển tốc độ		1:5000 vòng/phút
Điều chỉnh tải		0 đến 100% tại tốc độ định mức
Sai lệch điều khiển Momen		trên dưới 1%
Cài đặt thời gian tăng giảm tốc		từ 0 đến 10s
Điều khiển vị trí	Xung kiểu Line Driver (dạng xung 5V)	Điều khiển kiểu xung + hướng
		Điều khiển kiểu xung + xung
		Điều khiển kiểu 2 pha A và B
Điều khiển tốc độ	Đầu vào Analog	Điện áp tối đa 12VDC
Điều khiển Momen	Đầu vào Analog	Điện áp tối đa 12VDC
Đầu ra xung	Kiểu Line Driver (dạng xung 5V)	3 đầu ra pha A, B và C
Cổng truyền thông	Cổng RS-422A	Kết nối tối đa 15 thiết bị hoặc giao tiếp máy tính cá nhân
Cổng truyền thông	Cổng USB-mini	Kết nối phần mềm cấu hình trên máy tính (Sigma Win+)
Board mở rộng	Bo phản hồi tín hiệu Encoder	Lắp trực tiếp với tải cho điều khiển vòng kín
Board mở rộng	Bo module an toàn	Sử dụng với ứng dụng cần dừng an toàn hoặc dừng khẩn

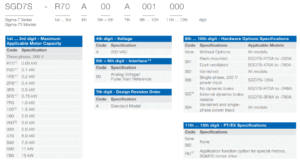

Hướng dẫn đọc mã thiết bị :

doc_ma_sg7s-300x163-1-2

Bản vẽ kích thước :

sigma7_180a-300x123-1

Tài liệu tham khảo :

Sigma 7 Series 200V Catalog : Download

Sigma 7 Series 400V Catalog : Download

Sigma 7 Series Manual : Download

Ứng dụng :

Servopack Sigma 7 của Yaskawa là một thiết bị điều khiển động cơ servo chất lượng cao, được thiết kế để cung cấp hiệu suất cao và độ chính xác cao cho các ứng dụng điều khiển chuyển động. Thiết bị này được sử dụng rộng rãi trong các ứng dụng như máy công cụ, các thiết bị tự động hóa, các dây chuyền sản xuất và các hệ thống robot. Nó cung cấp độ chính xác và độ tin cậy cao, giúp tăng năng suất và giảm thời gian dừng máy với khả năng chịu quá tải lên đến 150%.
