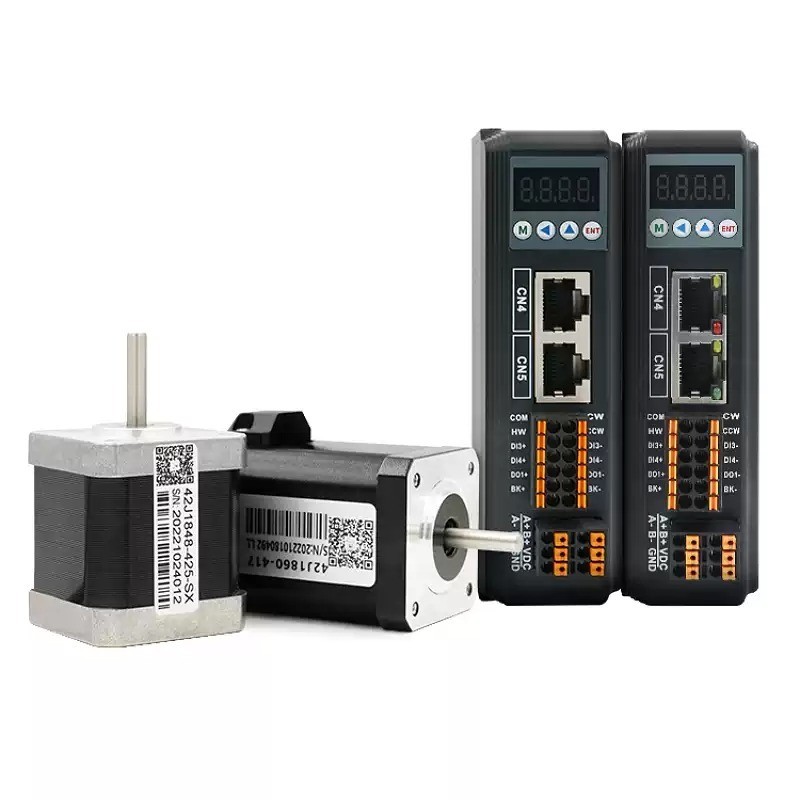

Bộ điều khiển JMC 2HSS458-N-EC 2HSS858H-N-EC 2HSS458-N-RC 2HSS858H-N-RC 2HCS558-EC 2HCS868-EC 2HCS558-RC 2HCS868-RC New
1. Bộ điều khiển động cơ bước 2HSS (Hybrid Servo Stepper Driver)
Đặc điểm
• Bộ điều khiển động cơ bước vòng kín (Closed-loop stepper driver).
• Sử dụng encoder phản hồi vị trí, loại bỏ hiện tượng mất bước.
• Điều khiển microstep mượt, độ rung thấp, ít sinh nhiệt.
• Dễ dàng thay thế cho động cơ bước thường mà không cần thay đổi phần mềm điều khiển.
Thông số kỹ thuật
• Nguồn cấp: 24 – 50 VDC
• Dòng pha định mức: 0 ~ 8.2 A (có thể điều chỉnh DIP switch)
• Tần số xung tín hiệu vào: tối đa 200 kHz
• Độ phân giải bước (microstep): 400 – 51.200 bước/vòng
• Tín hiệu điều khiển: PUL / DIR hoặc CW / CCW
• Cách ly tín hiệu: quang điện, tương thích 5 V hoặc 24 V
• Bảo vệ: quá dòng, quá áp, thấp áp, lỗi encoder
• Môi trường làm việc: 0 ~ 50 °C, độ ẩm 40 – 90% RH
________________________________________
2. Bộ điều khiển động cơ bước 2HCS (Hybrid Servo Closed-loop với truyền thông)
Đặc điểm
• Là phiên bản cao cấp hơn dòng 2HSS.
• Ngoài chế độ điều khiển xung/direction truyền thống, hỗ trợ thêm giao tiếp RS485 / Modbus.
• Có thể điều khiển ở nhiều chế độ: vị trí, tốc độ, mô-men.
• Hỗ trợ cấu hình tham số qua phần mềm PC.
• Tích hợp nhiều chức năng bảo vệ và giám sát trạng thái động cơ.
Thông số kỹ thuật
• Nguồn cấp: 24 – 50 VDC
• Dòng pha định mức: 0 ~ 8.2 A (tùy model)
• Tần số xung tín hiệu vào: tối đa 200 kHz
• Độ phân giải encoder: 1000 – 2500 lines (tùy phiên bản động cơ đi kèm)
• Giao tiếp: RS485 / Modbus RTU
• Chế độ điều khiển:
o Điều khiển xung (PUL/DIR, CW/CCW)
o Điều khiển tốc độ
o Điều khiển mô-men
o Điều khiển vị trí qua truyền thông
• Bảo vệ: quá dòng, quá áp, thấp áp, lỗi encoder, lỗi truyền thông
• Môi trường làm việc: 0 ~ 50 °C, độ ẩm 40 – 90% RH
________________________________________
👉 Tóm lại:
• 2HSS: bộ điều khiển hybrid servo stepper cơ bản, dùng tín hiệu xung/direction, chống mất bước.
• 2HCS: phiên bản cao cấp hơn, ngoài chế độ xung còn có giao tiếp RS485/Modbus, điều khiển đa chế độ.
